| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | BAXIT |
| 인증: | CE,ISO |
| 모델 번호: | BXT-DR-S |
| 최소 주문 수량: | 1세트 |
| 가격: | US $5880 / Unit |
| 포장 세부 사항: | 나무상자 수출 |
| 배달 시간: | 5-8 근무일 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |
| 공급 능력: | 달 당 500 세트/세트 |
| 테스트 범위: | 0.001-300W/(m*K) | 샘플의 온도 범위 측정: | -20 ℃ -320 ℃ (외부 온도 조절 장비 옵션 필요) |
|---|---|---|---|
| 샘플 온도 상승: | <15°C | 테스트 샘플 전력 P: | 1번 프로브 전원 0 |
| 프로브 직경: | ±3% | 반복 측정 오차: | 3% 이하 |
| 시간 측정: | 5~160초 | ||
| 강조하다: | 고정밀 열전도 측정기,임시 평면 열원 원자 검사기,열전도 측정 장비 |
||
일시적P차선H먹어S우리M에토드T헤르말C유도력M에테르
기기 소개

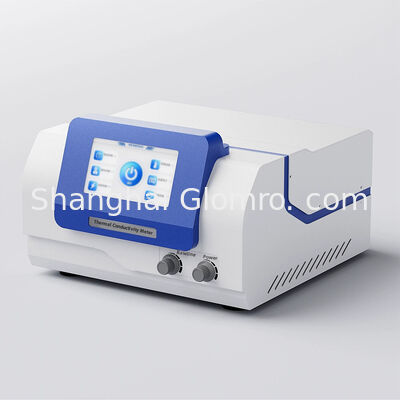

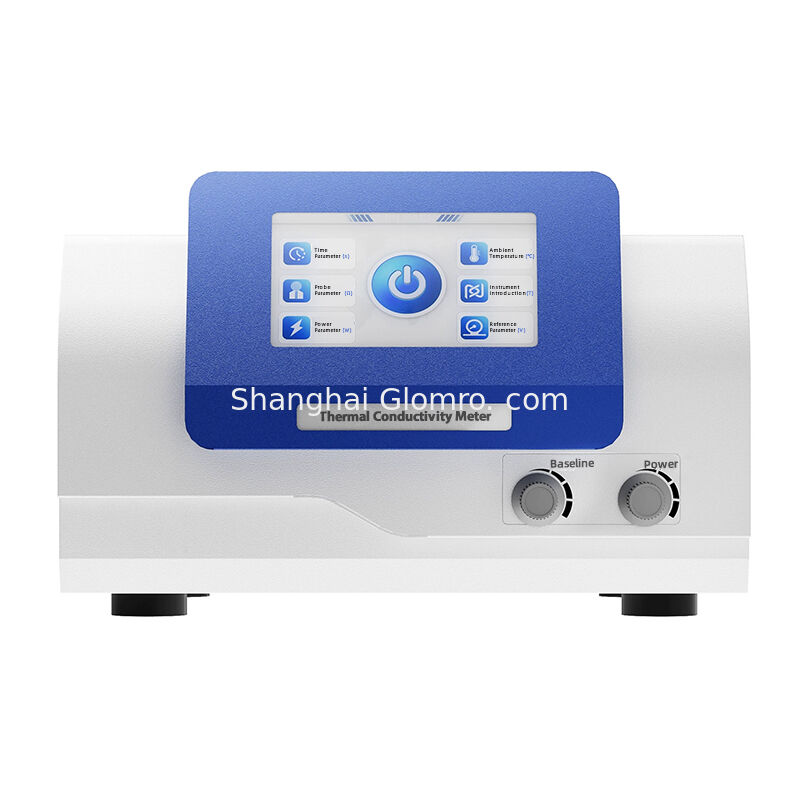

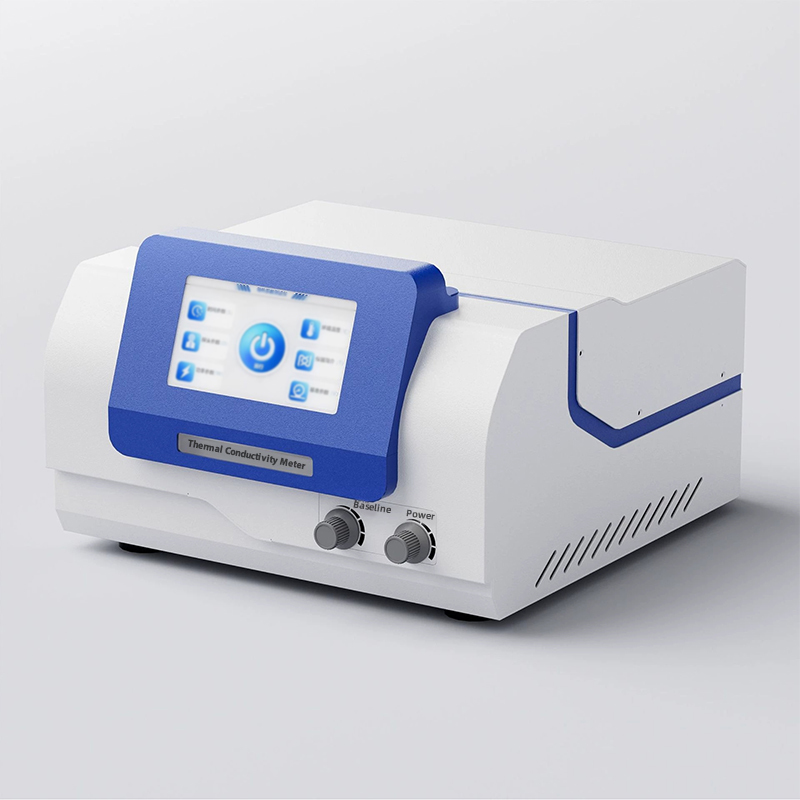

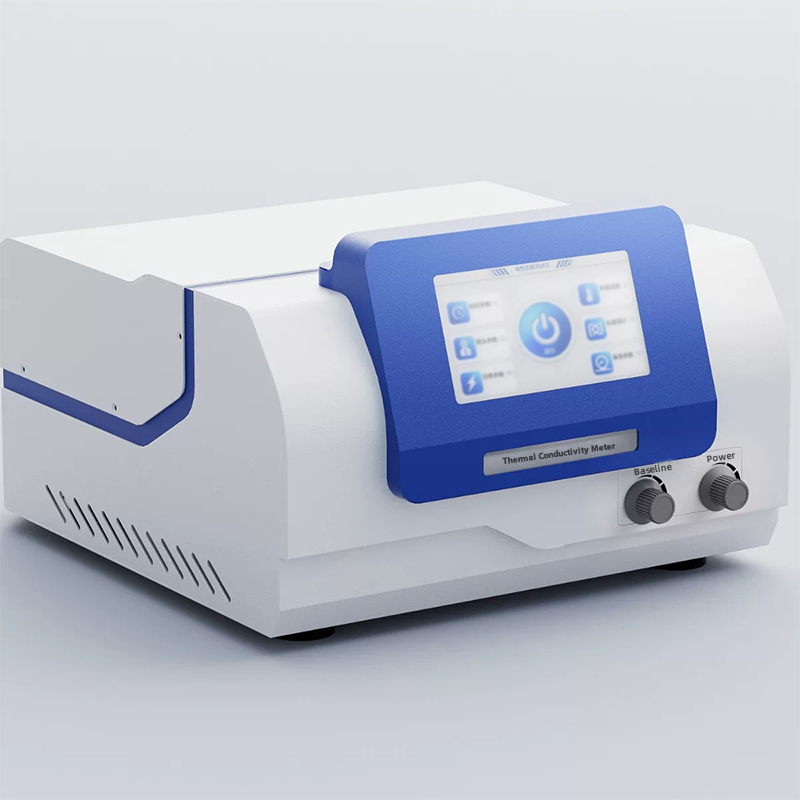

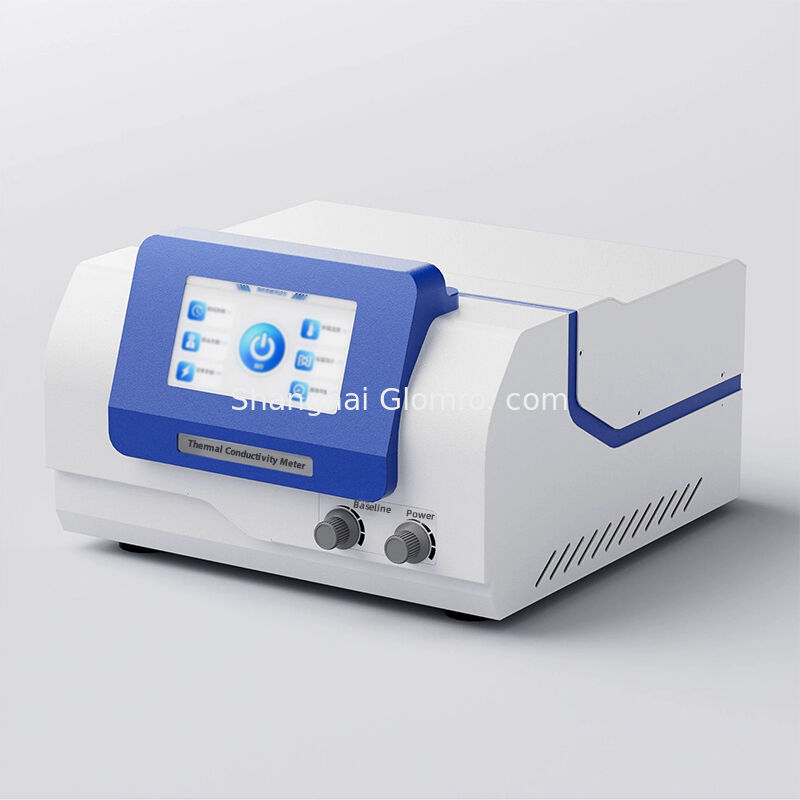

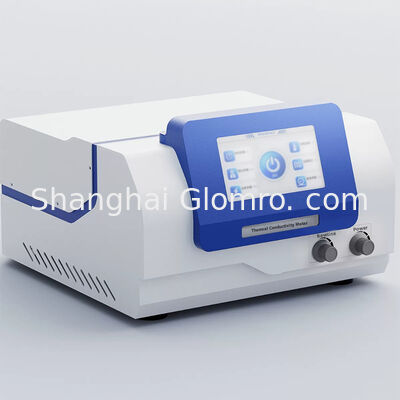

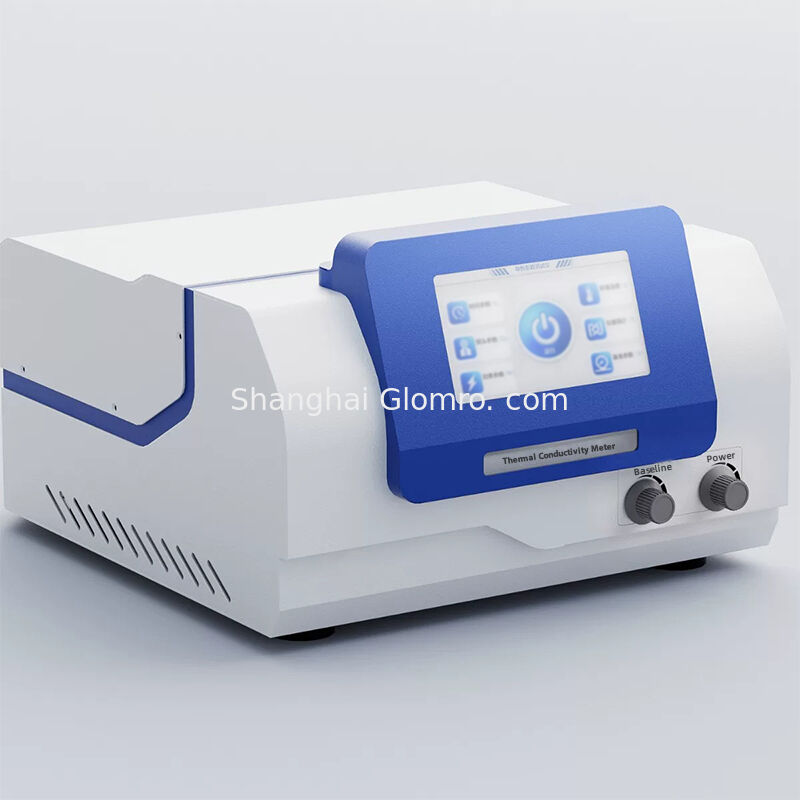

BXT-DR-S는 다양한 유형의 재료의 열전도 성능을 테스트하는 데 사용할 수있는 일시 평면 열원 (TPS) 기술을 사용하여 개발된 열전도 검사기입니다.일시적인 평면 열원 방법 m의 최신 유형입니다
온도 전도성 성능을 연구하는 방법, 완전히 새로운 수준으로 측정 기술을 가져 왔습니다.재료를 연구 할 때 신속하고 정확하게 열 전도성을 측정 할 수있는 능력은 기업 품질 모니터링에 큰 편리성을 제공합니다., 재료 생산 및 실험실 연구. 도구는 조작이 쉽고, 방법은 간단하고 이해하기 쉽고, 테스트 샘플에 손상을 일으키지 않습니다.
작동 원리
임시 평면 열원 (TPS) 기술은 열전도 측정의 새로운 방법이다.재료의 열 특성을 결정하는 원리는 무한한 매체에서 단계 가열과 함께 디스크 모양의 열 소스에 의해 생성되는 일시적 온도 반응에 기반합니다.열에 저항하는 재료를 사용하여 온도 소스와 온도 센서로 동시에 작동하는 평면 탐사선을 만듭니다.합금의 열 저항 계수는 온도와 저항과 선형적으로 관련이 있습니다.이는 저항의 변화를 이해함으로써 열 손실을 결정할 수 있음을 의미합니다.

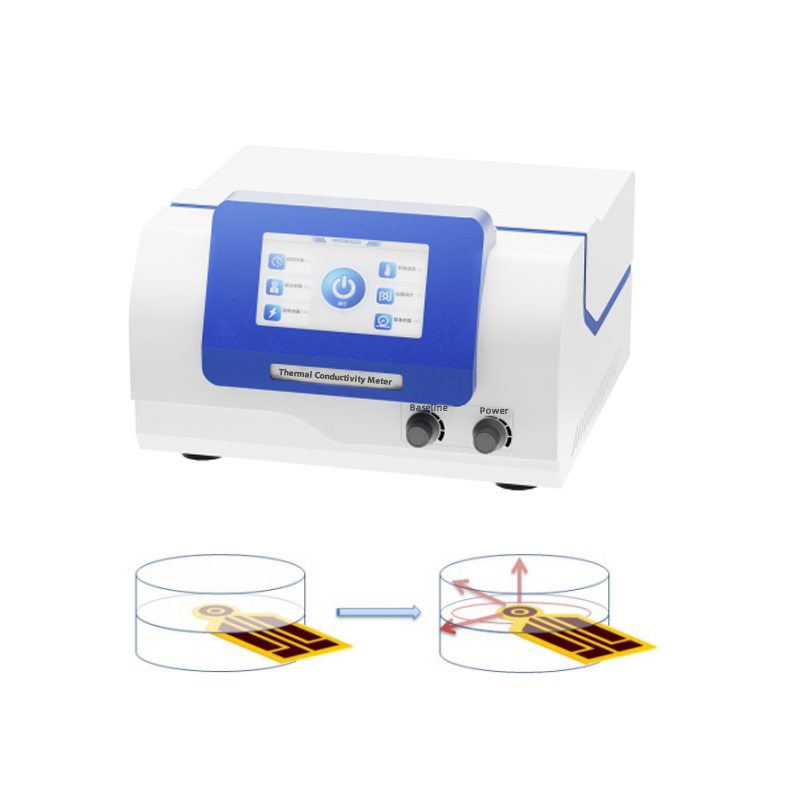

이 방법의 탐사선은 전도성 합금의 발열로 형성된 연속적인 이중 나선 구조의 얇은 필름입니다.2층 단열 보호층과 매우 얇은 두께로, 이는 탐사기에 특정 기계적 강도를 부여하고 샘플과 전기 단열을 유지합니다. 테스트 과정에서 탐사선은 테스트를 위해 샘플의 중앙에 배치됩니다.전류가 탐사선을 통과하면, 일정 온도 상승이 발생하고 생성 된 열은 동시에 탐사기의 양쪽에 샘플에 분산됩니다.열 확산 속도는 재료의 열 전도성 특성에 달려 있습니다.탐사기의 온도와 반응 시간을 기록함으로써 열 전도성은 수학 모델에서 직접 얻을 수 있습니다.
시험 대상
금속, 세라믹, 합금, 광석, 폴리머, 복합물, 종이, 직물, 폼 플라스틱 (열열 단열 재료 및 평면 판), 미네랄 울, 시멘트
모든, 유리 강화 복합판 CRC, 시멘트 폴리스티렌판, 샌드위치 콘크리트, 유리 강화 철판 복합판, 종이 꿀집판, 콜로이드, 액체, 분말,곡물 및 페이스트 고체, 등, 다양한 시험 대상을 가지고 있습니다.
주요 특징
u 전체 기계 도구에 대한 기준 표준: ISO 22007-2·
u 테스트 범위는 넓고 테스트 성능은 안정적이며 중국에서 비슷한 기기 중에서 선도적인 수준입니다.
u 직접 측정, 약 5~160초의 테스트 시간을 설정할 수 있어, 신속하고 정확하게 열전도도를 측정하여 많은 시간을 절약할 수 있습니다.
u 정적 방법처럼 접촉 열 저항에 영향을 받지 않습니다.
u 특별한 샘플 준비가 필요하지 않으며 샘플 모양에 대한 특별한 요구 사항이 없습니다.고체 블록은 비교적 부드러운 샘플 표면과 탐사기의 지름의 적어도 두 배에 달하는 길이와 너비가 필요합니다.;
u 샘플에 대한 파괴적이지 않은 테스트를 수행하면 샘플이 재사용될 수 있다는 것을 의미합니다.
u 탐사선은 설계에 있어서 이중 나선 구조를 채택하고, 전용 수학적 모델과 결합하고, 탐사선에서 수집된 데이터를 분석하고 계산하기 위해 핵심 알고리즘을 사용합니다.
u 표본 테이블의 구조 설계는 똑똑하고 조작이 쉬우며, 다양한 두께의 표본을 배치하기에 적합하며 동시에 간단하고 아름답습니다.
u 탐사선에서 데이터 수집은 수입된 데이터 수집 칩을 사용합니다.
s, 고해상도를 가지고 테스트 결과를 더 정확하고 신뢰할 수 있습니다.
u 호스트의 제어 시스템은 ARM 마이크로프로세서를 사용합니다. 전통적인 마이크로프로세서보다 더 빠른 처리 속도를 가지고 있으며 시스템의 분석 및 처리 기능을 향상시킵니다.그리고 더 정확한 계산 결과를 가져옵니다.;
u 기기는 블록 고체, 페이스트 고체, 곡성 고체, 콜로이드, 액체, 분말, 코팅, 필름, 단열 재료 등 열 특성을 결정하는 데 사용할 수 있습니다.
u 지능형 인간-기계 인터페이스, 컬러 LCD 디스플레이, 터치 스크린 제어, 쉽고 간단한 조작
u 강력한 데이터 처리 기능, 고도로 자동화된 컴퓨터 데이터 통신 및 보고서 처리 시스템
기술 매개 변수
|
테스트 범위 |
0.001-300W/(m*K) |
|
온도를 측정 표본의 범위 |
-20 °C ~ 320 °C (선택 가능한 외부 온도 조절 장비가 필요합니다.) |
|
탐사선 지름 |
1번 프로브 7.5mm; 2번 프로브 15mm·- 아니 스론 30mm |
|
정확성 |
±3% |
|
반복성 오류 |
≤ 3% |
|
측정 시간 |
5~160s |
|
전원 공급 |
AC 220V |
|
전체 전력 |
<500W |
|
표본 온도 상승 |
<15°C |
|
시험 샘플 전력 P |
1호 탐사력 0
2호 탐사 힘 0
3호 탐사기 전력 0
|
|
샘플 사양 |
1번 탐사기로 측정된 단일 샘플 (15*15*3.75mm) 2번 탐사선 (30*30*7.5mm) 으로 측정된 단일 샘플 3번 프로브로 측정된 단일 샘플 (60*60*2mm) |
|
참고: 탐사기 1은 가전성이 낮은 얇은 물질을 측정합니다. 탐사기 2는 일반적인 보편적인 탐사기입니다. 그리고 프로브 3는 높은 열전도와 높은 전도성 물질을 측정합니다. 시험된 샘플이 부드럽고 평평하고 끈적기게 되면 샘플을 쌓을 수 있습니다. |
|
다른 방법과 비교하면 더 빠르죠
, 더 간단하고 더 c포괄적
|
|
임시 평면 열원수 방법 |
레이저 방법 |
핫라인 방법 |
보호판 방법 |
|
|
측정 방법 |
비정형 상태 방법 |
비정형 상태 방법 |
비정형 상태 방법 |
평형 상태 방법 |
|
|
물리적 특성을 측정 |
열전도와 열분산성을 직접 얻으십시오 |
직접 열 확산성과 특화 열을 얻고 입력 샘플 밀도 값에서 열 전도도를 계산합니다. |
열전도도를 직접 얻습니다. |
열전도도를 직접 얻습니다. |
|
|
적용 범위 |
고체, 액체, 분말, 페이스트, 콜로이드, 곡물 |
고체 |
고체, 액체 |
고체 |
|
|
샘플 준비 |
특별한 건 없어요 요구 사항, 간단한 표본 준비 |
복합 샘플 준비 |
간단한 표본 소재로 준비 특정 요구 사항 |
큰 표본 크기 |
|
|
측정 정확성 |
± 3%, ± 0.5%는 바람직하다. |
우선 up± 10% |
± 5%까지 |
±3%까지 |
|
|
물리적 모델 |
평면 열원료 접촉 측정, 제한된 표면 접촉이 좋은 한 |
비접촉 열원 |
와이어 열 소스, 와이어 모델은 좋은 접촉에 있어야합니다 |
열 소스 접촉 유형, 좋은 표면 접촉이 필요합니다. |
|
|
열전도 범위[w/(m*k] |
0.005-300 |
10-500 |
0.005-10 |
0.005-5 |
|
|
M가급적 시간 |
5-160S |
몇 분 후 |
몇 십분 |
시간 |
|
